Na movimentação de materiais e na gestão de estoques em Centros de Distribuição (CDs), a empilhadeira é uma ferramenta indispensável. No entanto, operar com cargas pesadas em níveis elevados de estocagem exige muito mais do que apenas observar a capacidade nominal declarada no chassi da máquina. O desconhecimento do conceito de capacidade residual é uma das principais causas de acidentes graves em armazéns, resultando em tombamentos laterais e frontais, queda de paletes de grandes alturas e danos severos às estruturas porta-paletes.
A capacidade nominal informada pelo fabricante representa o peso máximo que a empilhadeira consegue levantar em condições ideais de centro de carga e altura básica. À medida que a elevação aumenta ou que o centro de carga se afasta da torre, essa capacidade diminui progressivamente.
Na Tratomaq, reforçamos que compreender a física da movimentação de materiais e saber calcular a capacidade residual é a base para garantir zero acidentes na sua operação.
Capacidade nominal vs. capacidade residual: entenda a diferença
Para operar com segurança, o supervisor de logística e o operador de empilhadeira precisam dominar dois conceitos mecânicos fundamentais:
- Capacidade Nominal: É a carga máxima que a empilhadeira é capaz de elevar com segurança até uma altura padrão (geralmente $3{,}30\text{ metros}$) com o Centro de Carga (CDG) padronizado (normalmente a $500\text{ mm}$ ou $600\text{ mm}$ do encosto do garfo). Por exemplo, uma empilhadeira de $2{,}5\text{ toneladas}$ tem essa capacidade garantida apenas dentro dessas especificações rígidas.
- Capacidade Residual: É a capacidade real de elevação que sobra após considerar a altura máxima da torre estendida, a distância do centro de gravidade da carga e o uso de acessórios hidráulicos opcionais (como deslocadores laterais, garras para fardos ou posicionadores de garfos).
O triângulo de estabilidade e o deslocamento do centro de gravidade
Toda empilhadeira funciona sob o princípio de uma balança de travessão, onde as rodas dianteiras atuam como ponto de apoio (fulcro). A estabilidade do conjunto depende do Triângulo de Estabilidade, formado pelo eixo dianteiro e o ponto de articulação do eixo traseiro.
O Centro de Gravidade Combinado (CGC) — a junção do peso da máquina com o peso da carga — deve obrigatoriamente permanecer dentro dessa área triangular. Quando a empilhadeira eleva um palete pesado a $8\text{ ou }10\text{ metros}$ de altura:
- O centro de gravidade sobe e se projeta para a frente.
- A margem de estabilidade lateral é drasticamente reduzida.
- Qualquer inclinação do piso, frenagem brusca ou vento na operação externa desloca o centro de gravidade para fora do triângulo, provocando o tombamento instantâneo.
Fatores que reduzem a capacidade nominal da empilhadeira
A perda de capacidade de carga é influenciada diretamente por três variáveis principais:
1. Altura de elevação da torre
Quanto mais alta a torre se estende, maior é o momento de força exercido pela carga sobre o chassi da máquina. Para compensar essa alavanca, a carga máxima permitida diminui à medida que a elevação aumenta.
2. Aumento da distância do centro de carga (CDG)
Se o palete for mais longo do que o padrão (por exemplo, uma carga de $1.200\text{ mm}$ onde o centro de carga fica a $600\text{ mm}$, substituído por um produto especial cujo centro de carga fica a $800\text{ mm}$ do encosto do garfo), a capacidade de elevação cai significativamente, mesmo em alturas baixas.
3. Uso de implementos e acessórios hidráulicos
A instalação de um deslocador lateral ou de um grampo hidráulico adiciona peso na ponta da torre e projeta o centro de carga do palete mais para a frente (perda por espessura do implemento). Esse avanço mecânico reduz automaticamente a capacidade residual disponível.

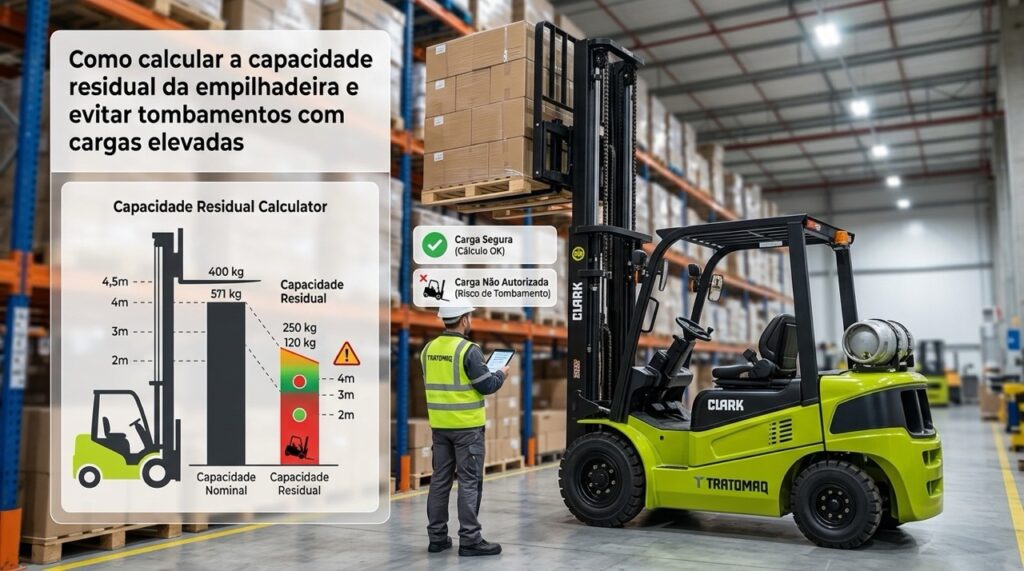

Como ler e calcular a capacidade residual no gráfico de carga
Não é necessário realizar equações complexas de física no chão de fábrica durante a rotina de trabalho. Todos os equipamentos de movimentação homologados possuem a Plaqueta de Identificação e Gráfico de Carga (Placa de Risco) afixada junto ao painel do operador.
O operador deve seguir três passos simples para consultar a plaqueta:
- Identifique a altura do nível de estocagem: Localize na tabela a altura exata em milímetros até onde a carga será elevada (ex: $6.000\text{ mm}$).
- Localize o centro de carga da mercadoria: Verifique a distância em milímetros do centro de gravidade do palete (ex: $500\text{ mm}$, $600\text{ mm}$ ou $1.000\text{ mm}$).
- Cruze os dados na tabela: O ponto de intersecção na plaqueta mostrará o peso máximo permitido para aquela operação específica. Se o palete pesar $1.800\text{ kg}$, mas o gráfico indicar capacidade residual de apenas $1.400\text{ kg}$ para a altura de $6\text{ metros}$, a operação é proibida e colocará a estrutura em risco.
Boas práticas para prevenir tombamentos e acidentes
Para blindar a sua operação contra acidentes decorrentes da perda de capacidade residual, a gestão de logística deve adotar medidas preventivas rigorosas:
- Treinamento e conscientização de operadores: Garantir que todos os operadores saibam interpretar corretamente a plaqueta de carga e compreendam os riscos da alteração do centro de gravidade.
- Dimensionamento correto da frota: Ao contratar ou adquirir uma empilhadeira, considere as cargas mais pesadas a serem colocadas no nível mais alto do armazém, e não apenas no piso.
- Proibição do transporte de carga elevada: A carga deve ser transportada sempre rente ao solo (entre $15\text{ cm}$ e $20\text{ cm}$ do piso) e com a torre levemente inclinada para trás. A elevação deve ocorrer apenas com a máquina parada e nivelada em frente à estrutura porta-paletes.
- Manutenção do piso industrial: Deformações, buracos e inclinações no piso amplificam o balanço da torre em alturas elevadas, podendo desestabilizar o equipamento mesmo dentro da margem de capacidade residual.
Movimentação segura e dimensionamento de frota com a Tratomaq
Garantir a segurança dos seus colaboradores e a integridade do seu estoque começa na escolha e no dimensionamento correto das empilhadeiras da sua frota. Utilizar o equipamento certo para o perfil de carga e altura do seu armazém evita paradas não programadas e prejuízos com avarias.
Na Tratomaq, realizamos a análise técnica do seu leiaute, alturas de estocagem e tipos de carga para indicar a empilhadeira exata para o seu negócio — seja a combustão ou elétrica retrátil. Oferecemos equipamentos modernos, com tabelas de carga claras e sistemas de segurança avançados para proteger a sua operação.
Precisa dimensionar a capacidade ideal de empilhadeiras para o seu armazém ou atualizar a frota para operações em grandes alturas? Entre em contato com a equipe de especialistas da Tratomaq e solicite uma consultoria técnica!
